Picoelements – new design
In questa sezione troverete alcuni progetti PicoElements, rivisitazioni degli originali con personalizzazioni PE.
Per la MagicDesk 1.2 crediti doverosi a Maurizio Scarpa per il routing.
Magic Desk v1.2

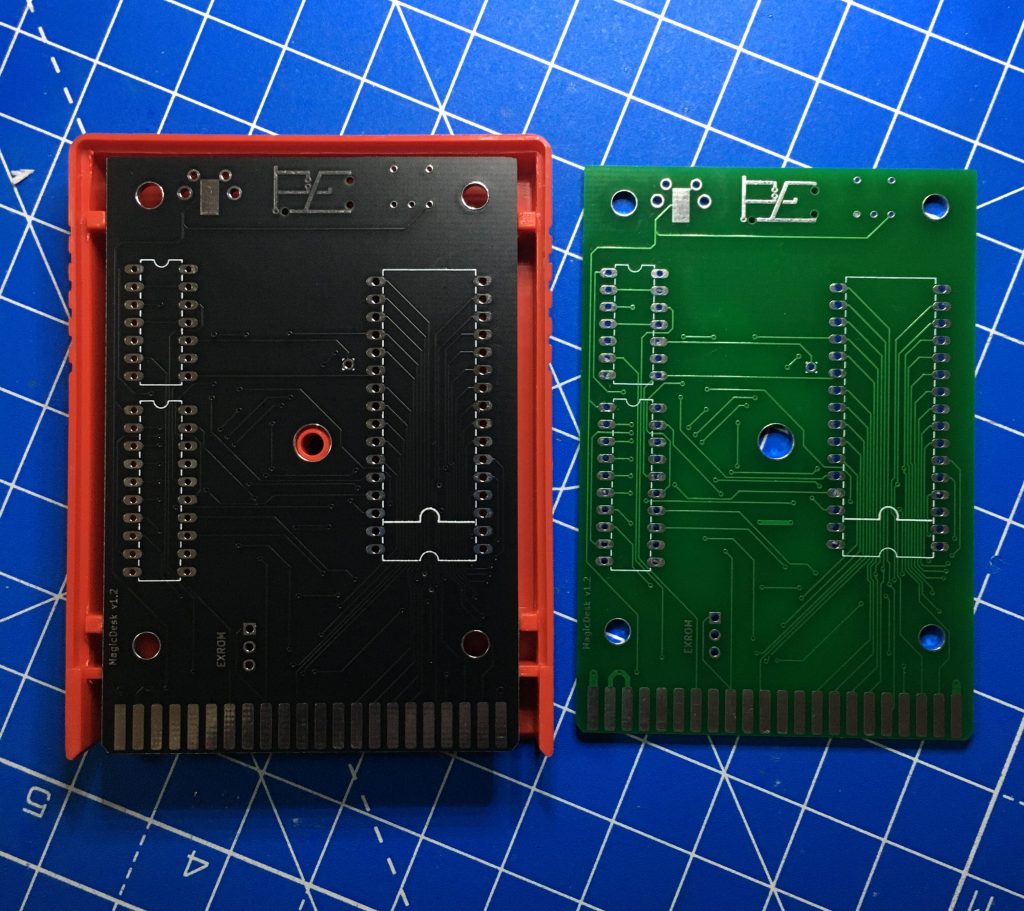

Rivisitazione della MagicDesk classica, stesse caratteristiche ma layout completamente differente.
E’ possibile inserire uno zoccolo ZIF di comune utilizzo nell’alloggiamento dell’Eprom, utilizzare uno switch reset tactile angolare oppure uno switch miniaturizzato della NKK.
Idea dello switch dai progetti di DDI (viene concesso l’utilizzo del tipo di switch nel design).
Dietro il PCB c’è poi lo spazio per led SMD di luminosità. Grazie DDI per l’idea dei led e la concessione di utilizzo. 🙂
E’ possibile installare un jumper aggiuntivo per configurare l’EXROM nel caso stiate utilizzando una immagine Ocean compatibile.
Il formato , sia black che green, e’ quello del case Shareware Plus.
PicoExtender 1.0
Nato dall’esigenza di un extender per expansion port che fosse ampio e spazioso, con opzione di reset qualora la cartuccia non ne avesse già uno a bordo.

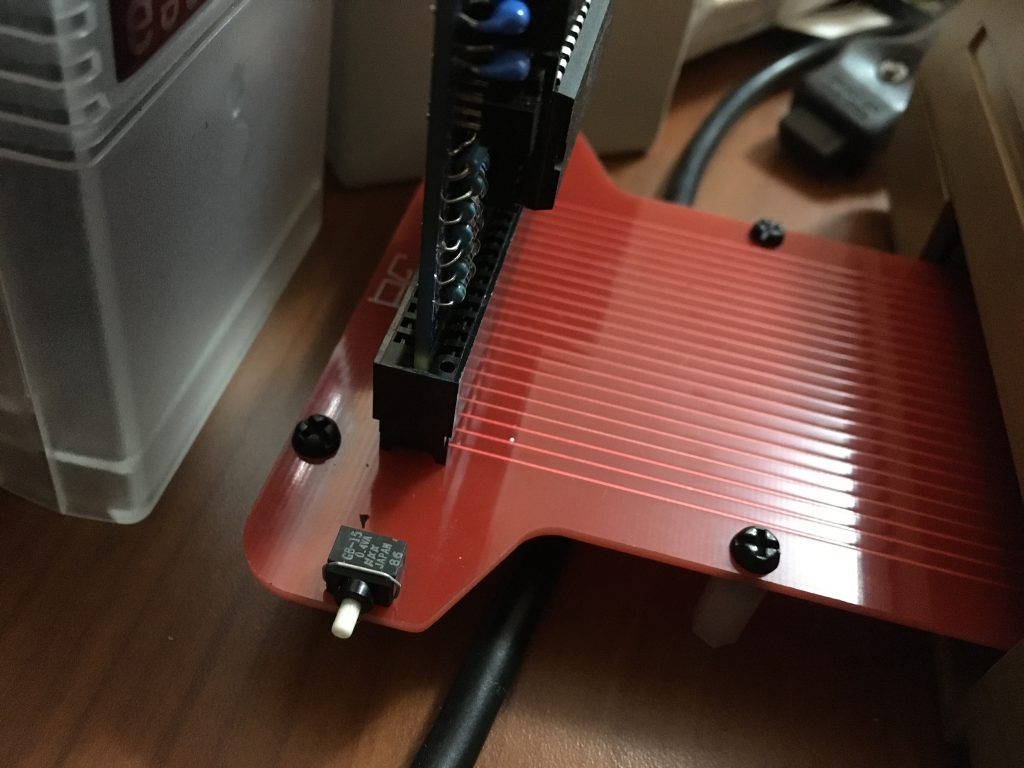

Con eleganti e resistenti supporti in nylon raggiunge l’altezza perfetta per andare nell’expansion slot del Commodore 64.
Oltre allo switch miniaturizzato NKK , ospita dal lato opposto le connessioni per uno switch alternativo tattile.
PicoMagic 1MB
La cart PicoMagic, basata su design Bakisha (di derivazione Zarkov/Solajic), propone una rivisitazione completa della cart da 1MB, ispirandosi alla Mastercart di DDI.
Dal della cart, tre diodi LED esprimono l’atmosfera di 1MB di giochi, tutti su una Eprom 27c801. Grazie DDI per l’idea dei led 🙂
Pensata doppio formato, può essere ospitata in un case Shareware Plus oppure in uno Kradex. Il PCB Blue può comunque andare anche in un case Shareware Plus.
Soluzioni PLA C64

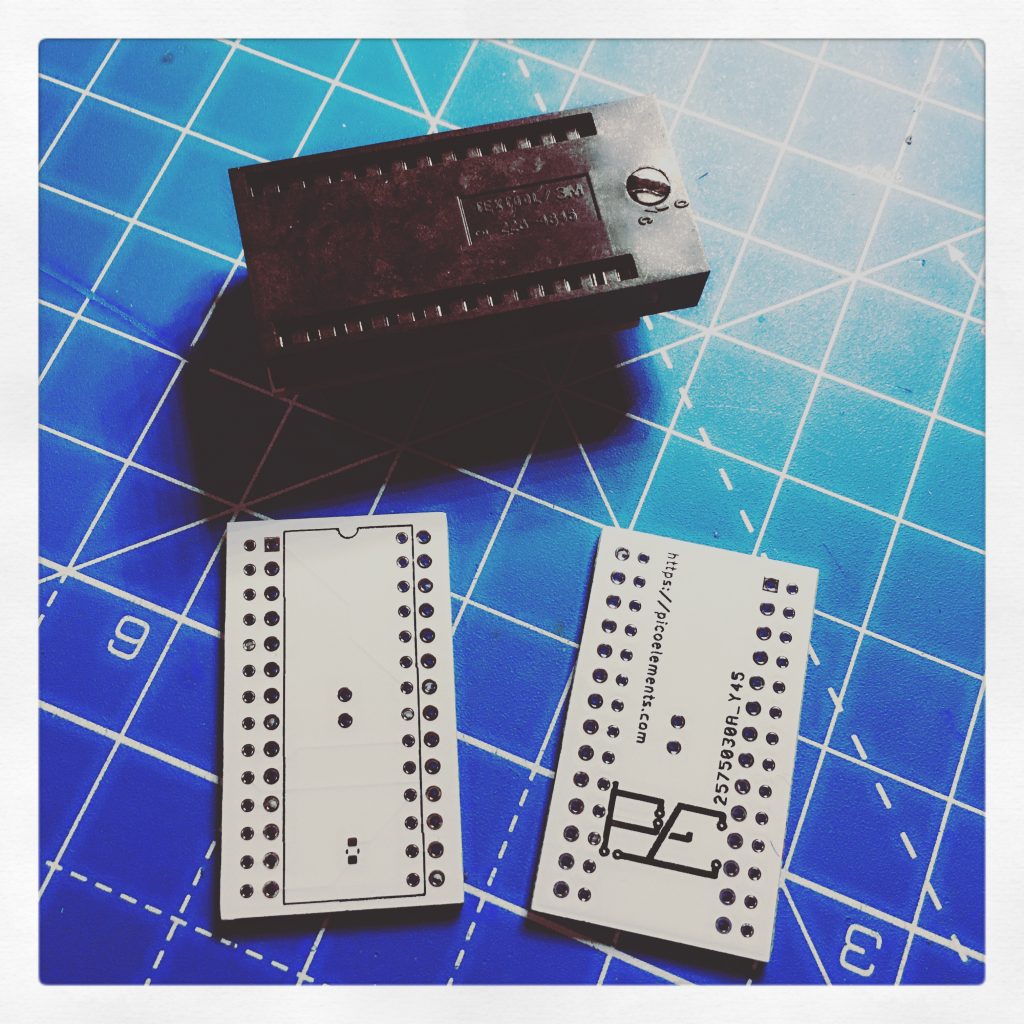

Sotto l’ultima creata, versione con Eprom, economica e largamente compatibile, intergra un condensatore di ritardo sia in formato smd che normale THT a seconda di come lo si preferisce.

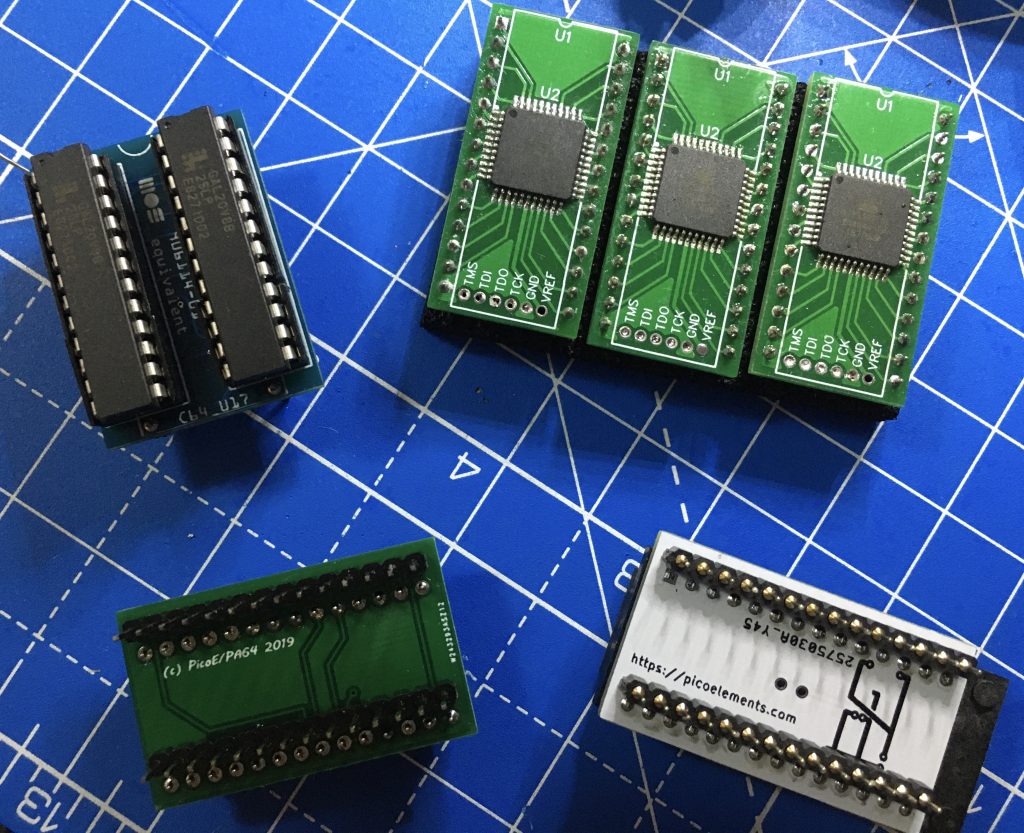

Sotto le versioni complete: sopra a sinistra PLA con GAL, compatibile con la quasi totalita’ delle main, anche le piu’ ostiche. Testate con la Super Zaxxon PicoElements per molto tempo senza riscontrare glitch o freeze. A destra PLA CPLD, estremamente compatibile con quasi tutte le main, senza alcun problema riscontrato nei lunghi test sinora. Sotto PLA PE prima revision e PLA PicoElements. Entrambe piu’ economiche ma egualmente valide per sostituire la PLA ormai guasta e far ripartire il Commodore 64.
Montate tutte con pin torniti per una perfetta adesione alla mainboard senza rovinare lo zoccolo di alloggiamento.
La PLA PE in basso a sinistra presenta pin standard in quanto modello di test in prima versione. Potete trovarla nella pagina dedicata.
